SigmaNEST先进的排版解决方案提供了广泛的可定制的模块化功能,使您的生产经营得到最大的收益。
有了SigmaNEST,你可以:
SigmaNEST驱动几乎所有类型的型材切割、刳刨机或冲床,用更少的材料和人力生产优质的零件。我们的集成平台使用简单的界面,减少学习曲线,因此您可以选择您喜欢的机器。

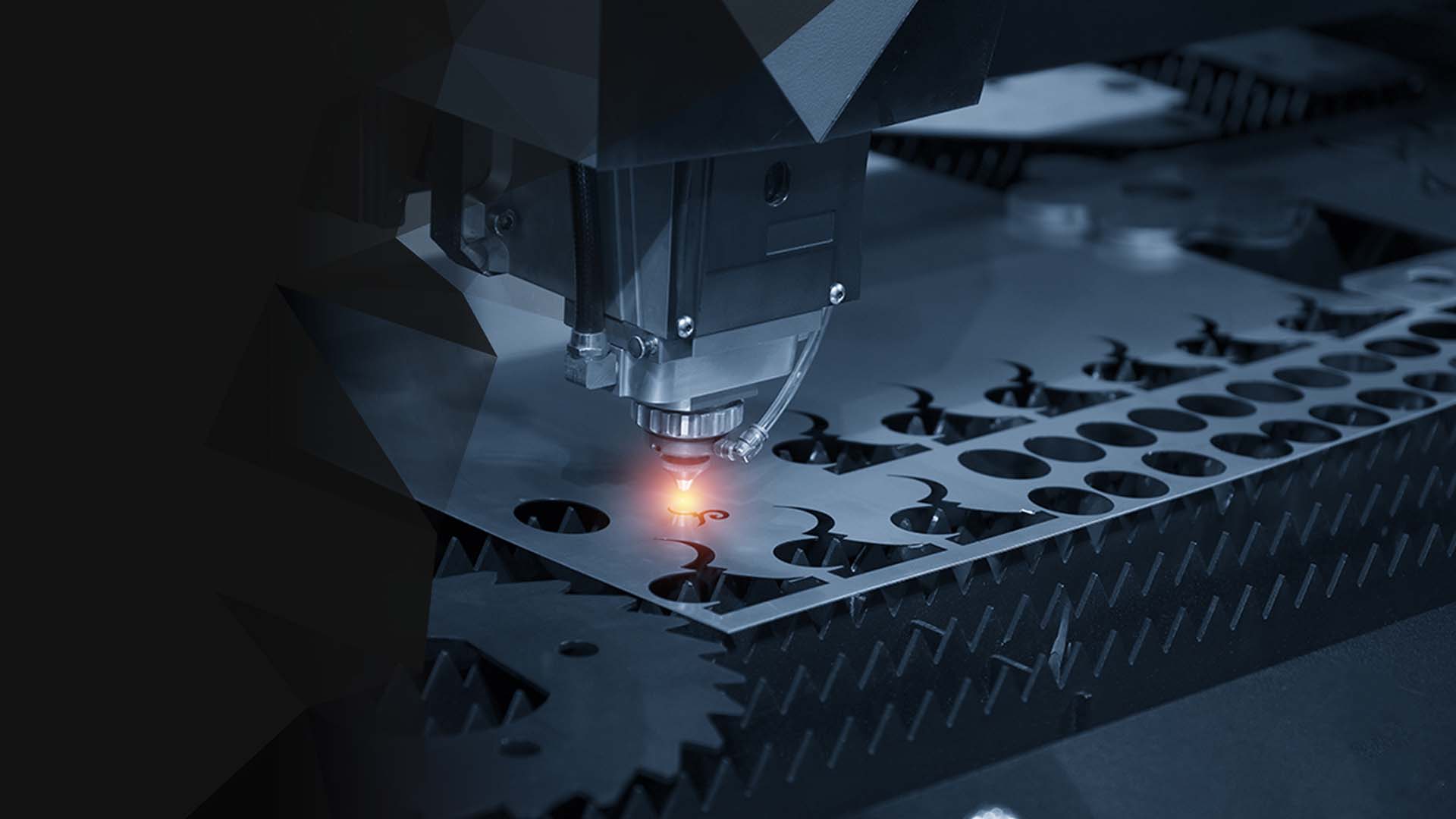

驱动激光、等离子、氧燃气和水刀设备,优化进料和流速,以实现卓越的零件质量和最短的周期时间。
控制冲床或激光/冲床组合机,优化刀具选择、零件排版和转塔管理。
具有自动3D特征识别功能的综合路由器和钻孔解决方案。对刀和切割轮的应用有先进的控制。
高级编程和模拟,用于钢板和管材、木材和复合材料的2D和3D应用中的斜面切割。
通过更高的窝料产量使用更少的材料--大多数客户在改用SigmaNEST时节省了4%以上的材料。
体验各种选项,以减少穿孔,节省切割时间,并准确切割你的零件。因此,这种全面的方法通过优化材料利用、机器运动、人力和数据管理来实现投资回报。
智能省时的CAD导入可识别2D零件或3D装配体,并自动计算零件成本和切割时间
通过即时报价、自动工单和BOMs、工作跟踪、调度和综合生产数据来简化业务。
SigmaNEST是一款适用于所有简单和复杂机器的编程软件,包括冲床、型材和组合机床。
具有模块化功能的五个包装级别,适用于从小型加工厂到钢铁服务中心再到大批量的OEM。

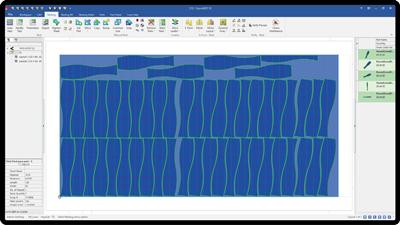

易于自动排版
高效率排版
复杂剖析的高级嵌套
更高容量的高级嵌套
大批量、高质量的排版
= Module Included, = Module Optional
基本版本(AutoNEST) | 标准版本 | 专家版本 | 高级版本 | 超级版 | |
---|---|---|---|---|---|
几何学模块 | |||||
使用内置的CAD工具创建零件,绘制CAD几何图形,并使用零件参数来修改零件细节。 |
|||||
内置500多个形状的库,以帮助CAD设计和修改现有零件的几何形状。 |
|||||
验证和搜索工具,用于识别和清理小实体、重复的几何图形、狭缝切割、开口和引线。 |
|||||
从扫描的图像中自动创建平滑的弧线和准确的线条轮廓,以提高边缘质量和简化数据点。 |
|||||

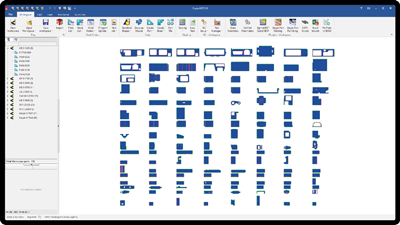

组织并保存零件到内置零件数据库。快速搜索并将零件加载到工作区。 |
|||||

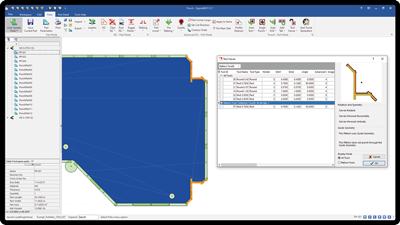

使用一个强大的和可定制的基于规则的系统来导入和自动展开成型的金属板零件,支持K因子、弯曲余量、弯曲扣减和基于压制工具的展开。添加或修改弯曲半径以创建精确的平面图案。直接与SigmaNEST工作流程集成,或作为独立软件使用,展开并导出DXF平面图案。 |
|||||
嵌套模块 | |||||

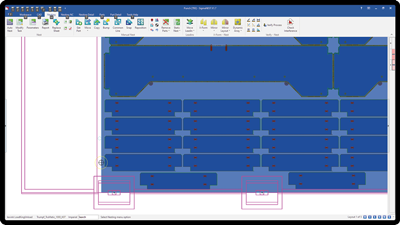

HD矩形排版引擎提供矩形部件的高效排版。 |
|||||

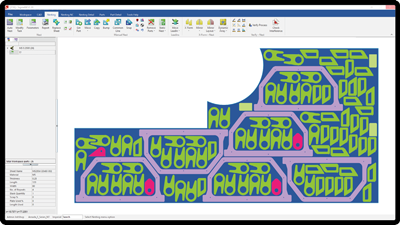

TrueShape模块提供了按最适合你的顺序逐一排版的算法,以及一个先进的零件拟合算法,以获得卓越的产量。还包括矩形零件的基本排版。 |
|||||
这个高级模块的重点是通过将更复杂的定位与基于时间的排版相结合,在一定时间内继续完善排版,从而节省材料。这个模块也包括基本、Trueshape和CommonLine排版。 |
|||||
HD SuperNest是一个基于时间的排版引擎,它不断地对零件进行排版和重排,直到在设定的时间间隔内无法提高产量。 例如,如果选择的时间间隔是30秒,SigmaNEST将立即创建一个巢穴,然后开始尝试其他巢穴配置。每当引擎能在30秒内找到一个更好的巢穴时,更好的巢穴就会被接受,计时器复位,SuperNest就会再次尝试。这样持续下去,直到SuperNEST在选定的时间内不能产生一个更好的巢。 |
|||||
嵌套矩形零件,与矩形算法类似,但用于直角(L形)剪板机。 |
|||||
使用连续嵌套参数来控制按工单和作物类型分组。 使用 "按工单分组 "列表,根据工单对零件进行嵌套。你可以从以下选项中选择:
|
|||||
这项技术平衡了换刀和刀具选择,通过消除换刀来最大限度地延长机器的运行时间。 |
|||||
刀具路径模块 | |||||
自动数控模块允许你为每台机器和材料类型或厚度存储刀具路径默认值,你可以自动应用,以保持一致的编程标准。选择其他变量,如切割顺序或分组零件或类似过程。 |
|||||

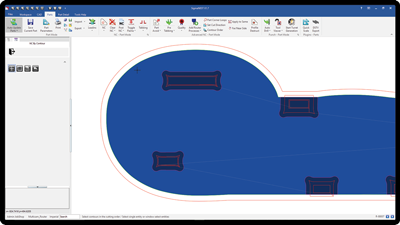

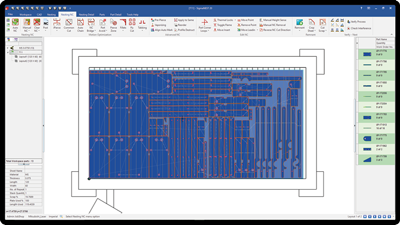

先进的NC剖析功能通过一系列的运动优化和零件完成选项扩展了AutoNC顺序控制。自动编程桥式和链式切割、共线切割和iPierce功能,以减少穿孔的数量和切割时间。高级数控剖析还使用自动制表和零件避免功能,以消除零件倾倒、机器损坏和时间损失。 |
|||||
自动对选定的表面进行共同线型切割,以尽量减少切割时间和材料的使用。共线切割是在不同工单上动态嵌套同类材料的理想选择,以平衡材料使用和有效的在制品。 |
|||||
先进的数控刀切割模块扩展了标准刀切割器的编程功能,以提高零件质量和紧密精确的排版。自动补偿碳纤维和其他工程复合材料所需的独特加工。 |
|||||
驱动单轴或多轴木材和金属CNC刳刨机,刳刨机模块提供了对CNC刳刨机功能的最大控制,以实现高效率的排版和卓越的零件质量。稳定性排序使导程远离切割,而斜坡导程减少刀具磨损和零件移动。SigmaNEST具有特征识别和自动纠错功能,可帮助零件编程,是框架车间、船舶和家具制造商高效生产的理想选择。 |
|||||
提供交互式和自动刀具加工、刀具管理和分类,2.5D 铣削和自动重新定位。 |
|||||
根据材料、厚度、喷嘴数量、孔径大小和可加工性指数,以质量和进给率的完美平衡加强水刀切割。自动转角坡度消除了尾水和对材料的刨削,产生更高质量的零件。SigmaNEST支持新材料和残余材料的多喷嘴切割。 |
|||||

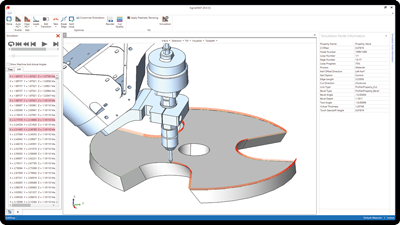

优化刀形、陆形和K形坡口以及固定旋转和可变坡口的编程。利用3D技术进行无角切割,以节省材料;一次沉入,以消除穿孔;实现复杂坡口,以减少二次加工过程,并通过3D模拟更好地可视化切割过程。 |
|||||
优化多工序排版,生成NC代码,充分利用冲床/型材组合机。模块可以将冲床与激光或等离子结合起来,提供合适的解决方案,以满足您的需求。 |
|||||
提供自动剪切排版、排版计划的自动尺寸和材料利用报告。 |
|||||
自动将大的内部轮廓破坏成容易通过机床床身板条落下的小块。这将防止在快速移动过程中发生碰撞,而这种碰撞可能导致零件和机器的损坏。此外,使用这种技术可以消除对内部轮廓进行制表的需要,防止额外的工序和额外的人工劳动。 |
|||||

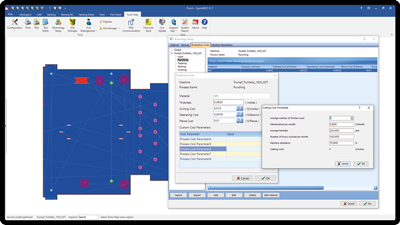

冲床工具模块增加了管理和分类冲床工具的功能,转塔设置,以及零件和套料的互动工具,手动重新定位,互动冲床制表。它还提供工具安全区和落门支持。 |
|||||
螺栓孔质量模块是为了解决等离子切割中的孔锥和喷出问题。BHQ的高级编程可自动调整气体压力、等离子体安培数、高度控制、切口直径和保护气体控制,以提供精密的圆柱形孔。产生更好的表面质量,最小的锥度或气孔,并消除了二次清理,以加快生产周期。 |
|||||
生产力模块 | |||||

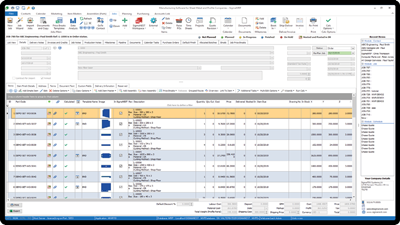

通过工单跟踪模块,使工作更快地开始,并保持工作的连续性,使每个项目在车间内自动化,排队,并跟踪。通过为订购、嵌套和跟踪特定部件的状态提供可视化反馈,简化制造过程,包括:
|
|||||
完整的材料库存管理使残次品排版变得容易,并促进了整体库存的减少。零部件排版减少了每个零件的矩形成本。 |
|||||

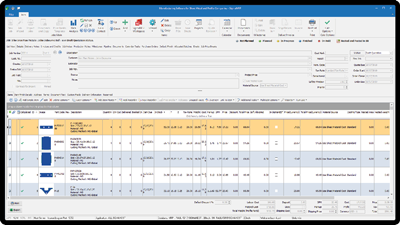

为所有制造任务提供准确的综合成本计算和报价,包括嵌套成本和二次作业。SigmaQUOTE提供灵活的定价关系、材料加价和促销活动,并为现实世界的业务提供定制的报价模板。随着报价的进行,SigmaQUOTE动态地更新所有各方。报价中的所有数据被有效地转换为SigmaNEST工单。在SigmaNEST中,所有零件和零件修订都很容易跟踪,还可以与其他工单结合起来,以提高效率。可作为独立的程序或内置模块使用。 |
|||||
集成模块 | |||||
在您的车间内几乎所有的数据处理都是自动化的。SimTrans是一个在线交易管理器和数据翻译器,在SigmaNEST和您的其他业务系统之间架起桥梁。SimTrans的每一次安装都是为您的特定设置而定制的,以处理特定的信息并实时提供反馈。SimTrans为您提供所有数据的单点输入,防止重复工作,减少人为错误的风险。 |
|||||
你的ERP和SigmaNEST系统界面之间的双向接口允许ERP用户创建零件和工单,添加CRM公司和联系人,并向SigmaNEST系统传达材料、工作和库存。反之,SimTrans向SigmaNEST系统发送零件和工单状态的反馈,更新库存材料和使用及需要的数量,并更新工作和项目的状态。 |
|||||
自动化模块 | |||||
从原始几何体和轮廓线快速创建SigmaNEST零件 |
|||||
用于库存、零件进口和工单批量处理的批处理命令 |
|||||
先进的批处理命令允许对加工刀具路径、冲压过程、嵌套和任务参数进行特殊处理。 |
|||||
软件开发工具包可用于内部定制,其特点和功能与购买的许可证相匹配。 |
|||||
CAD导入模块 | |||||
所有主要的2D和3D格式:DXF, DWG, IGES, DSTV, STEP, 3D DWG等等。将图层、层次、线条类型和颜色映射到CAM工艺、字符串标签和零件属性。 |
|||||
自动或手动转换PDF和图像类型为SigmaNEST零件或DXF/DWG文件。同时支持矢量和光栅PDF类型。 |
|||||

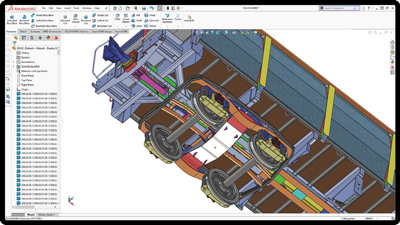

使用SolidWorks API直接访问零件的几何形状和数据来创建SigmaNEST零件文件。通过材料、零件属性、配置、切割清单属性等过滤,只创建您需要的零件。支持用于标记和其他CAM操作的草图过程映射。 |
|||||
使用Inventor APIs直接访问零件概貌和数据以创建SigmaNEST零件文件。通过材料、零件属性、iParts/iAssemblies等过滤,只创建您需要的零件。支持用于标记和其他CAM操作的草图过程映射。 |
|||||
使用NX APIs直接访问零件的几何形状和数据来创建SigmaNEST零件文件。通过材料、零件属性等过滤,只创建你需要的零件。支持草图和UDO处理映射,用于标记和其他CAM操作。 使用 Solid Edge APIs 直接访问零件几何和数据,以创建 SigmaNEST 零件文件。通过材料、零件属性、零件系列等过滤,只创建您需要的零件。支持用于标记和其他CAM操作的草图过程映射。 |
|||||
使用SpaceClaim的API直接访问零件的几何形状和数据来创建SigmaNEST零件文件。通过材料、零件属性等过滤,只创建你需要的零件。支持用于标记和其他CAM操作的草图过程映射。 |
|||||
使用Creo API直接访问零件的几何形状和数据来创建SigmaNEST零件文件。通过材料、零件属性、实例等过滤,只创建你需要的零件。支持用于标记和其他CAM操作的草图过程映射。 |
|||||
导入3D CAD文件,无需SolidWorks、Inventor、Solid Edge、NX、Creo、Rhino、CATIA、Parasolid等的原始CAD许可证。也包括SigmaUNFOLD模块,用于展开成型的金属板零件。 |
